Dincolo de viteză: modul în care angrenajele de mare viteză revoluționează utilaje moderne

I. Introducere

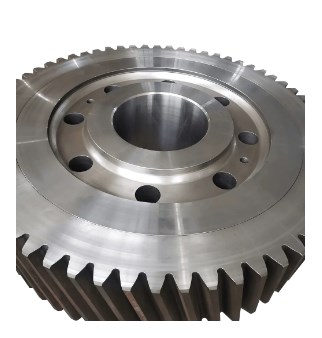

Căutarea neobosită a eficienței și performanței în mașinile moderne a împins limitele proiectării inginerești. De la urletul unui motor cu jet până la zumzetul unei turbine a centralei electrice, capacitatea de a transmite puterea în mod fiabil și eficient la viteze de rotație în continuă creștere este esențială. Această cerere a plasat Angrenaje de transmisie de mare viteză În fruntea inovației mecanice. Acestea nu sunt doar angrenaje care se învârt rapid; Sunt componente concepute meticulos concepute pentru a funcționa eficient și în mod fiabil în condiții extreme, unde proiectele de viteze convenționale ar eșua rapid.

Angrenajele de transmisie de mare viteză sunt factori critici ai avansării tehnologice. Ele facilitează o densitate mai mare a puterii, permițând transmiterea mai multă putere prin componente mai mici și mai ușoare. Acest lucru se traduce direct prin eficiență îmbunătățită în diferite industrii, inclusiv sectoare aerospațiale, generarea de energie electrică și autovehicule de înaltă performanță. Prin reducerea dimensiunii și greutății generale a utilajelor, aceste angrenaje contribuie la sisteme mai compacte, eficiente în materie de combustibil și agilă. Acest articol va aprofunda principiile fundamentale, considerente complexe de proiectare, tehnici avansate de fabricație, aplicații diverse și tendințe viitoare interesante care conturează lumea angrenajelor de transmisie de mare viteză.

Ii. Fundamentele transmisiei angrenajului

A. Principiile angrenajului de bază

În miezul lor, angrenajele sunt componente mecanice cu dinți care se plasă pentru a transmite mișcare rotativă și cuplu de la un arbore la altul. Înțelegerea terminologiei de bază a angrenajului este crucială: cerc de pitch este cercul teoretic pe care se rostogolesc angrenajele fără alunecare; modul definește dimensiunea dinților de viteze; unghiul de presiune dictează unghiul în care se transmite forța între dinții de plasă; și unghi de helix (Pentru angrenaje elicoidale) se referă la unghiul dinților în raport cu axa angrenajului. În timp ce există diverse tipuri de viteze, Angrenaje elicoidale sunt utilizate predominant în aplicații de mare viteză, datorită funcționării lor mai ușoare, mai liniștite și a capacității mai mari de încărcare a sarcinii în comparație cu angrenajele de pinten. Raportul de viteză determină reducerea sau creșterea vitezei, în timp ce Transmisie de cuplu Capacitatea definește cantitatea de forță de rotație care poate fi transferată.

B. provocări la viteze mari

Funcționarea angrenajelor la viteze de rotație ridicate introduce un set unic de provocări formidabile:

1. Sarcini și vibrații dinamice crescute: Pe măsură ce viteza cresc, chiar și imperfecțiuni minore sau alinieri necorespunzătoare pot duce la forțe dinamice semnificative, provocând vibrații excesive și zgomot.
2. Generarea de căldură și gestionarea termică: Fricțiunea dintre dinții de plasare și uleiul de ulei în cutia de viteze generează căldură substanțială. Gestionarea termică eficientă este crucială pentru a preveni degradarea materialelor și descompunerea lubrifiantului.
3. Reducerea zgomotului: Operația de mare viteză produce în mod inerent mai mult zgomot. Proiectarea pentru o funcționare liniștită este esențială, în special în aplicații precum aerospațial.
4. Provocări de ungere: Menținerea unei pelicule lubrifiante adecvate între dinții care se mișcă rapid devine dificilă. Probleme precum creșterea uleiului (unde uleiul în sine generează rezistență și căldură) și asigurarea unei grosimi suficiente ale filmului pentru a preveni contactul metal-metal sunt critice.
5. Oboseală și uzură materială: Stresurile ciclice la frecvențe mari cresc semnificativ riscul de oboseală materială. Uzura de suprafață, pitting -ul și scufundarea sunt, de asemenea, preocupări majore.
6. Cerințe de precizie de fabricație: Toleranțele pentru angrenaje de mare viteză sunt excepțional de strânse. Orice abatere poate duce la eșec catastrofal.

Iii. Considerații de proiectare pentru angrenaje de mare viteză

Depășirea provocărilor funcționării de mare viteză necesită proiectare și inginerie minuțioasă.

A. Optimizarea geometriei angrenajului

Optimizarea geometriei angrenajului este esențială pentru o funcționare netedă, eficientă și durabilă de mare viteză:

• Modificarea profilului: Tehnici de genul Scutire de vârf şi Relieful de rădăcină sunt aplicate la profilul dinților pentru a asigura o implicare și dezangajare mai ușoară, reducând încărcăturile de impact și zgomotul.
• Modificare plumb: Pentru angrenaje elicoidale, ușoare modificări ale unghiului de helix de -a lungul lungimii dintelui pot compensa devierea sub sarcină, asigurând un contact uniform.
• Selecția unghiului Helix: Un unghi optim de helix pentru angrenajele elicoidale echilibrează distribuția sarcinii, tracțiunea axială și caracteristicile zgomotului.
• Optimizarea unghiului de presiune: Unghiul de presiune influențează rezistența dinților, tensiunile de contact și zgomotul. Selecția atentă este vitală.
• Analiza contactului dinților (TCA): Simulările software avansate sunt utilizate pentru a analiza modelele de contact între dinții de plasare, asigurând distribuția uniformă a sarcinii pe flancul dinților și prevenind concentrațiile de stres localizate.

B. Selecția materialelor

Alegerea materialului este fundamentală pentru performanța și longevitatea unui echipament de mare viteză:

• Oțeluri de înaltă rezistență: Oțeluri specializate, cum ar fi oțeluri carburizante (de exemplu, AISI 9310, 8620) și Oțeluri de nitring sunt utilizate în mod obișnuit datorită rezistenței lor excelente și a capacității lor de a obține o duritate ridicată a suprafeței.
• Tehnici de întărire a suprafeței: Procese de genul carburizare (introducerea carbonului la suprafață pentru duritate), nitring (introducerea azotului pentru duritatea suprafeței și rezistența la uzură) și Întărirea inducției (încălzirea și stingerea localizată) Creează un caz greu, rezistent la uzură, menținând în același timp un nucleu dur, ductil.
• Materiale ușoare: Pentru aplicații în care greutatea este critică, cum ar fi aerospațial, aliaje avansate sau chiar compozite sunt explorate, deși își prezintă propriile provocări de fabricație și performanță.
• Considerații: Proprietățile cheie ale materialului pentru angrenajele de mare viteză includ ridicat Forța oboselii (Rezistența la încărcarea ciclică), superioară Rezistența la uzură , adecvat duritate (rezistență la fractură) și Stabilitatea termică (Menținerea proprietăților la temperaturi ridicate).

C. Sisteme de ungere

Lubrifierea eficientă este elementul de viață al angrenajelor de mare viteză, gestionarea frecării, căldurii și uzurii:

• Lubrifierea la ceață de ulei: O ceață fină de ulei este direcționată către plasă de viteză, potrivită pentru încărcături mai ușoare și viteze mai mici în intervalul de mare viteză.
• Lubrifiere cu jet: Jeturile de înaltă presiune de ulei sunt vizate cu exactitate către dinții de plasare, asigurând un lubrifiere directă și eficientă și răcire. Acest lucru este frecvent în aplicațiile solicitante.
• Lubrifierea cu pulverizare a uleiului: Similar cu lubrifierea cu jet, dar cu un model de pulverizare mai larg.
• Selecția lubrifiantului: Alegerea lubrifiantului este critică, având în vedere viscozitate (rezistență la flux), prezența specificului aditivi (de exemplu, anti-uzură, presiune extremă) și aceasta Proprietăți termice (stabilitate la temperaturi ridicate).
• Sisteme de filtrare și răcire: Sistemele integrate sunt esențiale pentru a îndepărta contaminanții din ulei și a disipa căldura, menținând performanțe optime ale lubrifiantului.

D. Selecția rulmentului

Rulmenții susțin arborele rotative și trebuie să reziste la viteze și încărcături mari:

• Rulmenți hidrodinamici: Aceste rulmenți se bazează pe o peliculă de ulei sub presiune pentru a separa axul de suprafața rulmentului, oferind o capacitate excelentă de încărcare și amortizare la viteze mari.
• Rulmenții cu elemente de rulare: Sunt utilizate tipuri de mare precizie, de mare viteză (de exemplu, rulmenți cu bile de contact unghiulare, rulmenți cilindrici), adesea cu bile ceramice pentru frecare redusă și capacitate de viteză mai mare.
• Rulmeri magnetici activi: Pentru viteze extreme, sunt utilizate la rulmenți magnetici activi cu contact zero și precise, folosind forțe electromagnetice pentru a levita și controla axul.

E. Rigiditatea locuinței și a sistemului

Carcasa de viteză și sistemul general trebuie să fie proiectate pentru o rigiditate maximă pentru a preveni alinierea necorespunzătoare și vibrațiile de control:

• Minimizarea devierii și a alinierii greșite: Proiectele rigide ale carcasei și prelucrarea precisă asigură că arborele și angrenajele rămân aliniate cu exactitate sub sarcini de funcționare.
• Amortizare și izolare a vibrațiilor: Materialele și modelele structurale care absoarbe sau izolează vibrațiile sunt încorporate pentru a reduce zgomotul și a preveni rezonanța.
• Gestionarea expansiunii termice: Pe măsură ce componentele se încălzesc, acestea se extind. Proiectarea trebuie să țină cont de expansiunea termică diferențială între angrenaje, arbori și locuințe pentru a menține autorizațiile și alinierea.

Iv. Fabricarea și controlul calității

Performanța angrenajelor de mare viteză se balansează la fabricarea de precizie ultra-înaltă și un control strict al calității.

A. Prelucrare de precizie

Obținerea preciziei necesare implică procese avansate de prelucrare:

• Angrenaj Hobbing și Formare: Râzimea inițială și semi-finisarea dinților de angrenaj.
• Măcinarea angrenajului: Un proces critic de finisare care elimină cantități mici de material pentru a obține profiluri precise de dinți și finisaje de suprafață. Aceasta include Formați măcinarea (folosind o roată de măcinare în formă de profilul dinților) și măcinare generativă (unde roata de măcinare simulează un angrenaj de împerechere).
• Procese de superfinisire: Tehnici de genul onorare şi trântind sunt utilizate pentru a obține finisaje de suprafață extrem de netede, reducând frecarea și îmbunătățind modelele de contact.

B. Procese de tratare termică

După prelucrare, se aplică tratamente termice pentru a îmbunătăți proprietățile materialului:

• Carburizare: Un proces termochimic care difuzează carbonul în suprafața oțelului, urmat de stingerea și temperarea, pentru a crea o carcasă dură și rezistentă la uzură.
• Nitriding: Un proces de temperatură inferioară care difuzează azot în suprafața oțelului, formând nitruri dure care îmbunătățesc duritatea suprafeței, rezistența la uzură și rezistența la oboseală cu o distorsiune minimă.
• Întărirea inducției: Utilizează inducția electromagnetică pentru a încălzi și stinge rapid zonele specifice ale angrenajului, permițând întărirea localizată.

C. Controlul calității și inspecția

Inspecția riguroasă asigură că fiecare echipament îndeplinește specificațiile solicitante:

• Metrologie a vitezei: Instrumente avansate precum Coordonate Mașini de măsurare (CMM) și dedicat Testere de rulare a angrenajelor sunt folosite pentru a măsura cu precizie geometria dinților, plumbul, profilul și runout -ul.
• Testare nedistructivă (NDT): Tehnici precum Inspecția particulelor magnetice (pentru a detecta fisurile de suprafață) și Testare cu ultrasunete (pentru a detecta defectele interne) sunt utilizate pentru a asigura integritatea materială fără a deteriora componenta.
• Echilibrarea componentelor rotative: Angrenajele de mare viteză și arborele asociate acestora trebuie să fie echilibrate dinamic pentru a minimiza vibrațiile și pentru a asigura o funcționare lină.

V. Aplicații de angrenaje de transmisie de mare viteză

Angrenajele de transmisie de mare viteză sunt indispensabile într-o gamă largă de industrii în care performanța și eficiența sunt esențiale.

A. Aerospațial

Industria aerospațială este un exemplu primordial în care angrenajele de mare viteză sunt critice:

• Motoare aeronave: În motoarele turbofan și turboprop, cutiile de viteze sunt esențiale pentru conectarea turbinei de mare viteză la ventilatorul sau elica cu viteză mai lentă, optimizând eficiența.
• Transmisii de elicopter: Aceste cutii de viteze complexe transmit puterea de la motor la rotorii principali și de coadă, necesitând o fiabilitate excepțională și densitatea puterii.
• Unități de putere auxiliară (APU): Motoarele cu turbină cu gaz mic pe aeronave care asigură energie pentru operațiunile de pornire și la sol utilizează, de asemenea, angrenaj de mare viteză.

B. Generarea puterii

În sectorul energetic, aceste angrenaje sunt vitale pentru transformarea energiei de rotație de mare viteză:

• Turbine cu gaz: Cutiile de viteze de mare viteză conectează turbinele cu gaz la generatoare, coborând viteza de rotație ridicată a turbinei la viteza sincronă cerută de rețeaua electrică.
• Turbine cu aburi: Similar cu turbinele cu gaz, cutiile de viteze sunt utilizate pentru a se potrivi cu viteza turbinei cu generatorul.
• Cutii de viteze pentru turbină eoliană: În timp ce rotorul principal funcționează la viteze mai mici, unele etape din cutia de viteze a turbinelor eoliene mari pot implica angrenaj de mare viteză.

C. Automotive

Aplicații auto de înaltă performanță și emergente se bazează din ce în ce mai mult pe aceste viteze:

• Vehicule de înaltă performanță: În mașinile de curse și supercaruri, cutii de viteze specializate sunt concepute pentru a gestiona viteza extremă a motorului și ieșirile de putere.
• Vehicul electric (EV) Drive -uri: Deoarece motoarele electrice funcționează adesea la RPM-uri foarte mari pentru o eficiență optimă, angrenajele de reducere de mare viteză sunt cruciale pentru potrivirea vitezei motorului la viteza roții.

D. Mașini industriale

Numeroase aplicații industriale beneficiază de eficiența și densitatea puterii angrenajelor de mare viteză:

• Compresoare: Utilizat în diferite industrii (de exemplu, petrol și gaze, HVAC) pentru a conduce compresoare centrifuge de mare viteză.
• Pompe: Angrenajele de mare viteză pot conduce pompe specializate pentru transferul de fluide în procesele industriale.
• Mașini -unelte: Mașini de precizie încorporează adesea cutii de viteze de mare viteză pentru operațiuni de prelucrare de mare viteză.
• Platforme de testare: În cercetare și dezvoltare, cutiile de viteze de mare viteză sunt componente fundamentale ale platformelor de testare concepute pentru a simula condițiile de operare din lumea reală pentru diverse utilaje.

VI Tendințe și inovații viitoare

Câmpul angrenajelor de transmisie de mare viteză este în continuă evoluție, determinat de cererea pentru o performanță, eficiență și fiabilitate și mai mare.

A. Materiale avansate

Cercetările asupra noilor materiale promite să împingă limitele în continuare:

• Angrenaje ceramice: Oferind duritate excepțională, rezistență la uzură și capacitate de temperatură ridicată, sunt explorate angrenaje ceramice pentru aplicații extreme, unde oțelurile tradiționale se scurtează.
• Compozite avansate: Compozitele ușoare și de înaltă rezistență ar putea revoluționa designul angrenajului, în special pentru aplicațiile sensibile la greutate.
• Fabricare aditivă (imprimare 3D): Această tehnologie permite crearea de geometrii complexe de viteze care sunt imposibile cu prelucrarea tradițională, permițând potențial structuri interne optimizate și caracteristici integrate.

B. Gearile inteligente/monitorizarea condițiilor

Integrarea inteligenței în sistemele de viteze este o tendință semnificativă:

• Senzori integrați: Îmbrățirea senzorilor direct în angrenaje sau cutii de viteze pentru a monitoriza parametrii precum temperatura, vibrațiile și încordarea în timp real.
• Întreținere predictivă și diagnosticare bazată pe AI: Datele de la acești senzori, combinate cu inteligența artificială și învățarea automată, pot prezice eșecurile potențiale înainte de a apărea, permițând întreținerea proactivă și minimizarea timpului de oprire.

C. Tehnologii de reducere a zgomotului și a vibrațiilor

Eforturile continue urmăresc să facă mai liniștite și mai ușoare ale angrenajelor de mare viteză:

• Control activ al zgomotului: Utilizarea undelor sonore anti-fază pentru a anula zgomotul angrenajului.
• Materiale avansate de amortizare: Dezvoltarea de noi materiale și modele structurale care absoarbe și disipează mai eficient vibrațiile.

D. Trateturi hibride și electrice

Trecerea către electrificare influențează proiectarea angrenajului:

• Optimizare pentru caracteristicile motorului electric: Angrenajele sunt proiectate special pentru a interfața cu caracteristicile unice de viteză-torque ale motoarelor electrice, necesitând adesea viteze de intrare mai mari și raporturi de reducere diferite.
• Integrare cu electronică electrică: Integrare mai atentă între sistemele mecanice de viteze și unitățile de control electronic pentru performanță și eficiență optimizate.

VII. Concluzie

Angrenajele de transmisie de mare viteză reprezintă un culminant al ingineriei mecanice, întruchiparea preciziei, a științei materialelor și a producției avansate. Sunt componente critice care permit densitatea ridicată a puterii, eficiența și performanțele cerute de mașinile moderne din diverse industrii. De la atenuarea încărcărilor dinamice și gestionarea provocărilor termice până la selectarea materialelor avansate și utilizarea tehnicilor de fabricație ultra precisă, fiecare aspect al proiectării și producției lor este un testament al excelenței în domeniul ingineriei.

Deoarece industriile continuă să împingă limitele vitezei și eficienței, rolul angrenajelor de mare viteză nu va crește decât. Cu inovații continue în materiale, integrarea tehnologiilor inteligente pentru monitorizarea condițiilor și adaptări pentru peisajul în evoluție a tracțiunilor hibride și electrice, câmpul angrenajelor de transmisie de mare viteză este pregătit pentru evoluția continuă, conducând la următoarea generație de utilaje de înaltă performanță.
